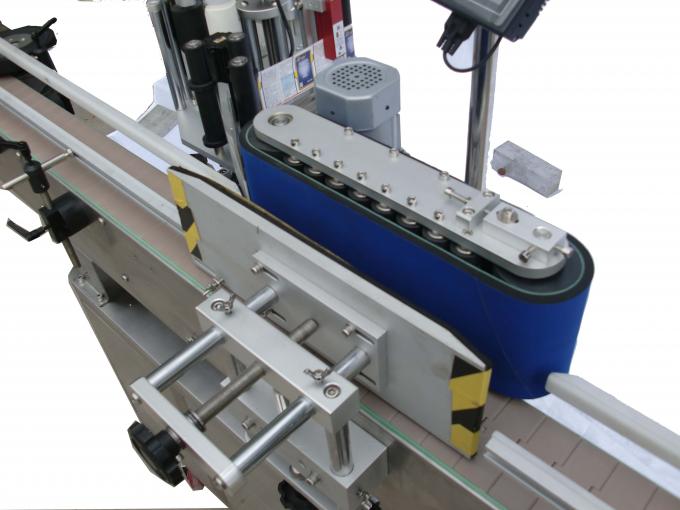

Plc Відома японська машина для нанесення етикеток із плоскою поверхнею Mitsubishi

Детальний опис продукту

Блок живлення:	220 В 50/60 Гц 0,75 кВт	Висота об'єкта:	30-200мм
Ширина об'єкта:	20-200мм	Висота ярлика:	15-180мм
Довжина ярлика:	25-300мм	Точність маркування:	± 1 мм (без помилки об’єкта та мітки)
Клавіша1:	Аплікатор етикетки	Клавіша2:	Машина для маркування чашок

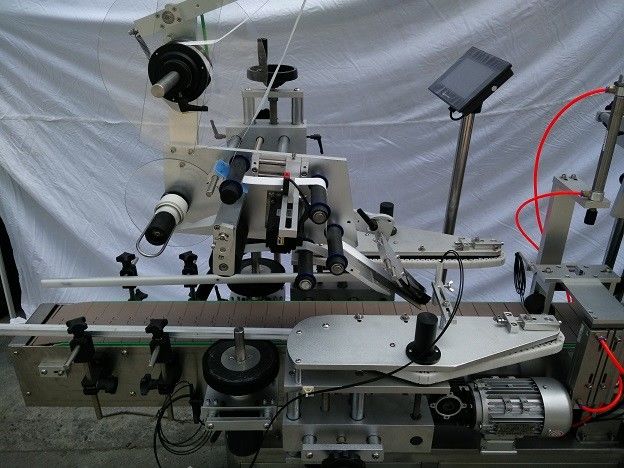

Key3:	Машина для плоского маркування	Ім'я:	PLC Відомий японський аплікатор для етикетки з плоскою поверхнею MITSUBISHI з магічним оком для виявлення об’єктів

Аплікатор для етикеток із плоскою поверхнею шириною 20-200 мм із верхньою та задньою етикеткою

Технічні параметри

Ім'я	Аплікатор для етикеток із плоскою поверхнею шириною 20-200 мм із верхньою та задньою етикеткою
Швидкість маркування	20-200шт / хв
Висота об'єкта	30-200мм
Товщина предмета	20-120мм
Висота ярлика	15-110мм
Довжина ярлика	25-300мм
Етикетний ролик всередині діаметра	76мм
Етикетний ролик Зовнішній діаметр	300мм
Точність маркування	± 1 мм
Блок живлення	220 В 50/60 Гц 0,75 кВт
Витрата газу на принтер	5 кг / м2 (якщо додати машину для кодування)
Розмір маркувальної машини	1600 (Д) × 550 (Ш) × 1600 (В) мм
Вага етикетувальної машини	150 кг

Конфігурація:

Ні.	Частина	торгова марка	кількість
1	PLC	MITSUBISHI (Японія)	1
2	Головний перетворювач	DANFOSS (Данія)	1
3	HMI	WEINVIEW (Тайвань)	1
4	Серво маркування двигуна	DELTA (Тайвань)	1
5	Драйвер двигуна маркування сервоприводу	DELTA (Тайвань)	1
6	Двигун конвеєра	HY (Тайвань)	1
7	Мотор-редуктор конвеєра	HY (Тайвань)	1
8	Спицевий мотор	GPG (Тайвань)	1
9	Спицевий мотор-редуктор	GPG (Тайвань)	1
10	об'єкт виявлення магічного ока	OMRON (Японія)	1
11	оптичне волокно	OMRON (Японія)	1
12	Вихід мітки виявляє чарівне око	LEUZE (Німеччина)	1

маркування основної рамки:

Ця машина для маркування найважливіших деталей, як слід, різні деталі мають різне використання. Відповідно до специфікації ми можемо регулювати положення етикетки. 3 кроки для регулювання висоти

1. Відрегулюйте ручку регулювання висоти, щоб підняти та опустити основну раму.

2. Послабте універсальну ручку кріплення під час налаштування та закріпіть її після закінчення.

3. Відрегулюйте положення відшарування дошки, поки воно не буде 2-3 мм до заготовки.

4. Відрегулюйте праве / ліве регулювальне колесо (малюнок 3), щоб перемістити основну раму відповідно до заготовки.

5. За допомогою регулювання положення основної рами ви також можете відрегулювати положення відшарування від борту відповідно до заготовки.
